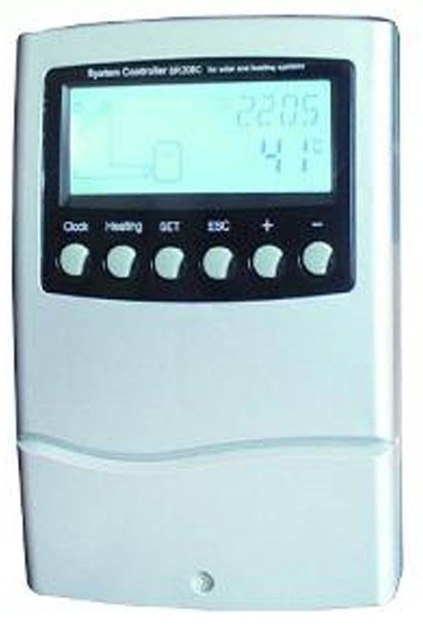

Controler solar SR208C

• 1055 Vizualizari

Automatizarea digitala pentru instalatii solare de producere acm.

ConSol SR208C compara temperatura dintre colectorul solar cu cea din rezervorul de stocare.

Pompa circuitului solar (R1) este pornita de indata ce diferenta de temperatura (△T on) intre colectorul solar (T1) si rezervorul de stocare (T2) este atinsa.

In cazul in care diferenta de temperatura dintre colectorul solar (T1) si rezervorul de stocare (T2) scade sub diferenta de oprire (△T off), sau temperatura rezervorului de stocare (T3) ajunge la temperatura maxima de stocare prestabilita, atunci pompa circuitului solar (R1) este oprita.

Functia â??Back-upâ? pentru incalzire de catre un cazan auxiliar, in cadrul sectiunii de timp presetat â??tHeatâ?. Daca temperatura T3 este sub temperatura presetata, atunci pompa de circulatie (H1) de â??back-upâ? pentru incalzire este declansata, cand T3 este incalzit la temperatura presetata, pompa circulatie H1 de â??back-upâ? pentru incalzire este oprita.

Este dotat cu display LCD cu pictograme animate, iluminate in fundal. Utilizare simpla pe baza pictogramelor. Ecran LCD. Montaj pe perete.

Gama masurare temperaturi pentru colector solar: -10 â?? 220OC;

Gama masurare temperaturi pentru rezervorul de stocare: 0 - 110OC;

Intrari senzor: 1 x Pt1000 senzor (≤500 OC) pentru colector solar (cablu silicon ≤ 280 OC);

2 x NTC10K, B3950 senzor (≤ 135 OC) rezervorul de stocare, (PVC cable ≤105 OC);

Iesiri: 1 releu, pentru pompa de circulatie solara;

1 releu, pentru incalzire de catre un cazan auxiliar sau rezistenta electrica;

Temperatura ambientala de lucru: -10 â?? 50 OC;

Consum propriu < 3 W;

Tensiunea de alimentare 230 V AC, 50 Hz;

Dimensiuni HxLxA = 178mmÃ??120mmÃ??43mm

Setul de livrare cuprinde: Automatizare, 2 x senzor NTC (consumator), 1 x senzor PT1000 (panou solar)

Principalele functii:

1. Un camp de panouri solare;

2. △T O & △T F Controlul diferentelor de temperatura dintre colectorul solar si rezervorul de stocare;

3. tHET cronostat, Functia â??Back-upâ? pentru incalzire de catre un cazan auxiliar;

4. EM Temperatura oprire de urgenta a colectorului solar;

5. CMX Temperatura maxima a colectorului solar;

6. CMN Temperatura minima a colectorului solar;

7. CFR Functia de topire a zapezii (Functia anti-inghet);

8. SMX Temperatura in rezervorul de stocare;

9. REC Functia de racire (in cazul in care nu exista consum de apa calda) ;

10. HND Modul manual;

11. PASS Protejat de parola;

12. LOAD Resetare la functiile din fabrica;

13. Memorarea datelor.

14. Protectie ecran LCD (daca timp de 3 minute nu etse utilizat, lumina de fundal se stinge)

GARANTIE : 24 LUNI



Important ! Controlerul nu beneficiaza de garantie in cazul aparitiei unei supra-sarcini de tensiune pe reteaua de curent care-l alimenteaza !

Pe controler se poate instala direct o rezistenta electrica de max 1000W, iar peste 1000W e necesar un releu
